一、概述

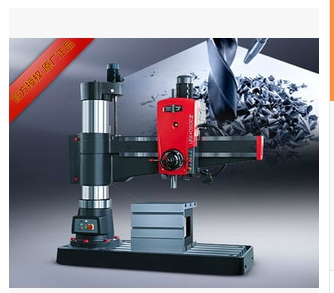

中捷摇臂钻床Z3040、Z3050可编程控制器是沈阳机床电装专为摇臂钻床设计的小型智能控制器。内部采用先进的电路设计，智能化控制技术，工作电压范围可达100V-240V。

控制器的上下为接线端子,上面为输入，下面为输出。

上面11个端子,第7位空.如下图所示

接线号码
L1NI1I2I3I4I5I6I7I85N151431434149空空空

从左到右依次是L1 N I1 I2 I3 I4 空 I5 I6 I7 I8.

对应接线号码为5 N 15 14 31 43 空 41 49 空 空.

其中L1、N为输入电源端子，必须有电(110V)才能工作。

I1-I6为输入端子：

I1为上升按钮与SQ1a限位开关输入

I2为下降按钮与SQ1b限位开关输入

I3为SQ2行程开关输入

I4为SQ3行程开关输入

I5为松开按钮SB6输入

I6为夹紧按钮SB7输入

I7 I8不接线

控制器的下面有8个端子，输出为4组接点，如下图示所示，从左到右依次Q1 Q2 Q3
Q4。平时出为断开状态，有输出时为接通状态

Q1Q2Q3Q4517533545553接线号码

每组输出接点的左面端子内部已经连在一起(盒体上面有标识)，使用时与L1一起都接
5号线，所以机床正常工作时用万用表测试Q1-Q4左端对N应该有110V交流电压，Q1 Q2 Q3
Q4接点的右面端子对应接线号码依次为17、33、45、53。

其中Q1有输出时(必须按下上升/下降按钮) KM2或KM3吸合，机床横臂可上升或下降

Q2有输出时KM4吸合(FR2接通时)，油泵可旋转，松开主轴箱立柱。

Q3有输出时KM5吸合(FR2接通时)，油泵可旋转，夹紧主轴箱立柱。

Q4有输出时电磁阀应吸合(根据SA按钮状态，YA1、YA2至少有一个应吸合)

控制器的中间有一个指示灯,标示RUN/STOP,程序正常运行时为绿色,故障时为红色.

二、工作过程

ALPC型智能控制器上面没有按钮和屏幕,因此用户不能调整,也不会将程序丢
失,因此在调整机床时,如果发现机床横臂的升降和主轴箱及立柱的夹紧松开不动作,则首先
判断ALPC-230RC0型智能控制器工作是否正常。

(一) 控制器的工作过程如下：

当L1与I1（或I2）接通时,Q2吸合,当L1与I1（或I2）、I3、I4同时接通时，Q1吸
合，此时断开L1与I1（或I2），Q1释放，延时2秒，Q3接通，再断开L1与I3、I4，此时
Q3释放。

当L1与I5接通时，Q4吸合，延时1秒，Q2吸合，断开L1与I5，Q2释放，延时1秒
Q4释放。

当L1与I6接通时，Q4吸合，延时1秒，Q3吸合，断开L1与I6，Q3释放，延时1秒
Q4释放。

（二）当机床故障不能动作时，可先按如下方法简单判断控制器本身是否故障。

1.根据机床故障现象，选择短接输出端子Q1、Q2、Q3、Q4，观察相应接触器是否
动作，如果相应接触器有动作，再检查控制输入是否正常。检查如果没有动作，检
查外围线路是否接线松动或元件损坏。

2.如果输出部分正常，再检查输入，短接L1与I1或（I2），Q2有动作（KM4吸合），
短接L1与I1或（I2）、I4、I3。此时按上升或下降按钮Q1有动作（KM2吸合上升
或KM3吸合下降）。断开I1或（I2）延时1～3秒，Q3动作（横臂自动夹紧）。

3 .短接L1与I4，Q3动作KM5吸合（夹紧）。

4.短接L1与I5，Q4动作（电磁阀YA1或YA2可选择吸合），1秒后Q2动作KM4吸
合（松开）。

5.短接L1与I6，Q4动作（电磁阀YA1或YA2可选择吸合），1秒后Q3动作KM4吸
合（夹紧）。

6如果短接后动作正常，检查控制输入线路是否松动或按钮、行程开关损坏。

（注意以前图纸，SB4、SB5按钮是一开一闭的，Q1不能短接
